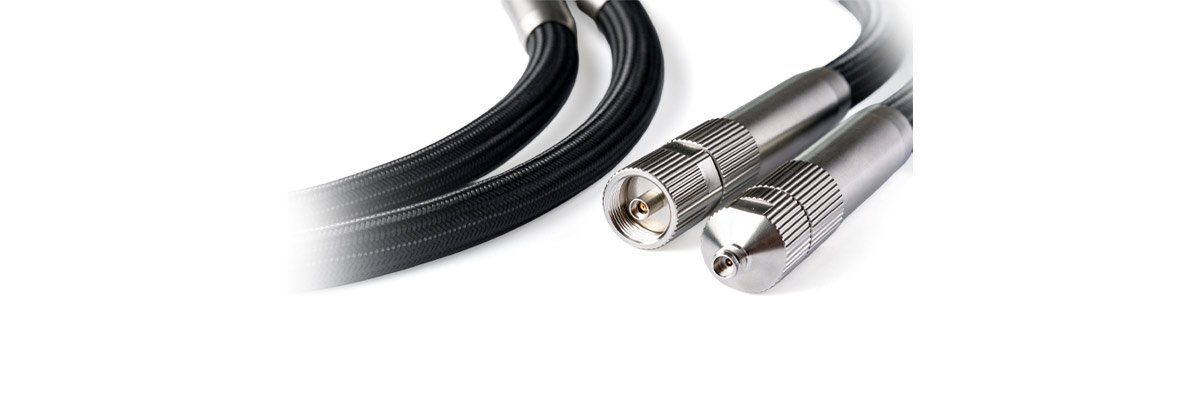

1、VNA 系列测试电缆组件采用不锈钢铠甲结构，内部连接采用带有退扭设计，最大程度上保证测试电缆的抗压、抗拉、耐扭程度，使其具有超长的使用寿命；同时内部采用低损稳幅稳相电缆，使其具有高精密性和抗环境性。该测试电缆具有出色的电气性能，包括低插入损耗，低驻波比和 +/- 5 度相位稳定性。耐扭曲的连接器头直接连接到不锈钢导管式铠装，经过精心设计，坚固耐用，如果使用得当，可进行多达 50000 次插拔

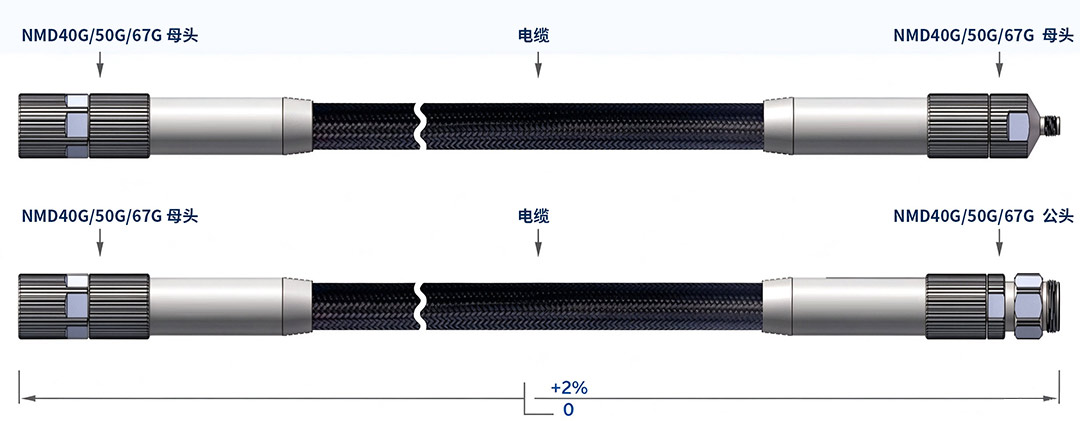

2、电缆组件接头和长度可接受定制。
|
参数项 |
参数值 |
||
|
产品型号 |
LV40-NMD29/NMD29-630MM |
LV50-NMD24/NMD24-630MM |
LV67-NMD18/NMD18-630MM |
|
工作频率 |
DC - 40 GHz |
DC - 50 GHz |
DC - 67 GHz |
|
特性阻抗 |
50 Ω |
||
|
绝缘电阻 |
5000 mΩ |
||
|
介质耐压 |
500 V |
||
|
屏蔽效率 |
≥90 dB |
||
|
传播速率 |
78% |
78% |
81% |
|
电压驻波比 |
1.30 Max |
1.40 Max |
1.40 Max |
|
温度相位稳定性 |
≤550 PPM (-55℃ ~ +85℃) |
||
|
弯曲相位稳定性 |
≤ ±5° |
||
|
弯曲幅度稳定性 |
≤ ±0.05 dB |
||
|
电缆外径 |
15 mm |
||
|
最小弯曲半径 |
80 mm |
||
|
工作温度范围 |
-55℃ ~ +125℃ |
||
|
组件衰减（对应最高频率） |
@40GHz：2.30 dB |
@50GHz：2.90 dB |
@67GHz：4.20 dB |
|
连续波功率（海平面 25℃） |
40 W |
25 W |
10 W |
