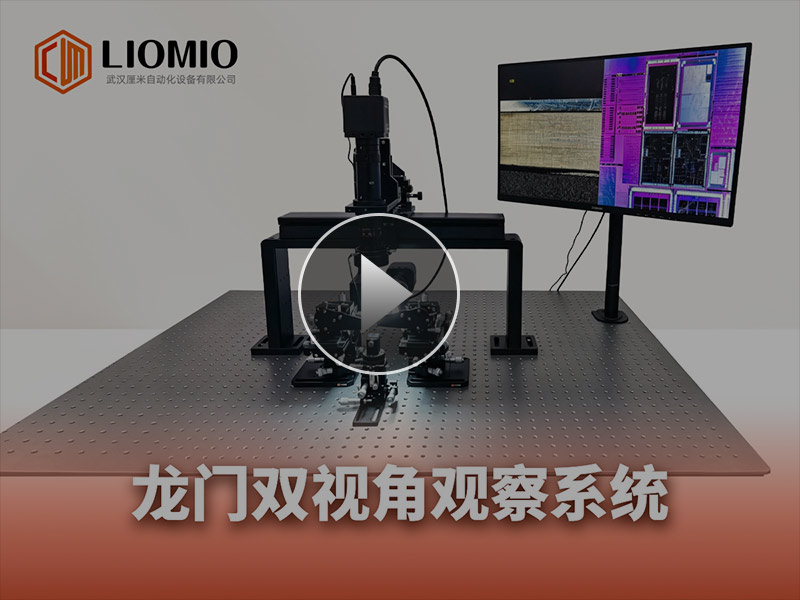

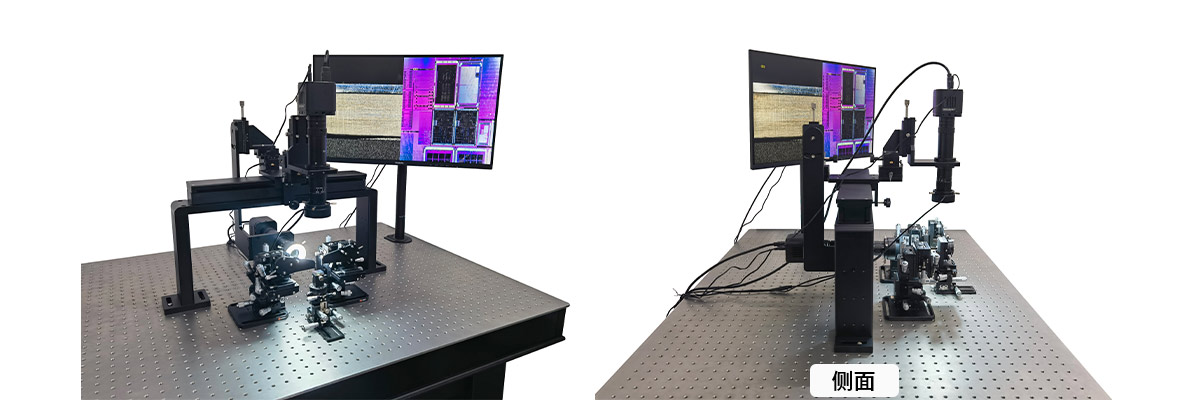

龙门式双视角观察系统专为光电子芯片耦合、器件对准、光纤调试等精密微操作场景打造，集成双路高清视觉观测、多维高精度微调平台与稳固龙门承载结构，可实现上下双视角同步实时观测，直观监控器件对位全过程，广泛应用于硅光芯片、光器件、光子集成芯片封装调试、光纤耦合测试等研发与工艺实验场景。整套设备支持个性化定制，可根据客户实验需求灵活调整硬件配置与行程规格。
1、双视角同步观测：上下两路视觉同时成像，分屏实时监控，规避单视角观测盲区，降低对位失误
2、微米级精密调节：多规格微调平台可选，平移、角度多级微调，满足芯片、光器件高精度耦合需求
3、可调高清视觉系统：连续变倍镜头，配套环形光源，图像测量、录制功能齐全，便于实验数据留存
4、模块化、可定制化：龙门行程、平台规格、夹具样式均可按需调整，适配多样化实验与产线需求
5、高刚性机械结构：龙门框架搭配光学平台底座，抗振动能力强，长时间调试稳定性优秀
|
设备分类 |
设备组件 |
参数说明 |
|
视觉模块 |
摄像机 |
高分辨率高清相机，支持预览、录像、拍照、图像对比、测量、画线功能 |
|
高清镜头 |
变倍范围 0.6-5.0X ，重复精度 1μm。标准 C 接口 |
|
|
镜头四维调整机构 |
快速调整镜头位置、对齐影像；燕尾槽滑台实现三自由度调整对焦，调整行程：±30mm（可定制） |
|
|
照明光源 |
环形 LED 灯源，用于镜头照明 |
|
|
显示器 |
24 寸高清 HDMI 显示器，配合图像分割器使用 |
|
|
龙门架 |
龙门架 |
高度 > 280mm （可定制）行程：350mm (可定制) |
|
六轴高精度微调架 |
移动量 |
XYZ轴：粗调:±6.5mm； 微调:±0.3mm； θXθY轴：±2.5°；θZ轴：±4° |
|
解析度 |
XYZ轴：粗调：10um / 刻度； 微调：0.5um / 刻度； |
|
|
芯片 4 轴调整架 |
行程 |
XY轴：13mm；Z轴：10mm； |
|
分辨率 |
XY轴：10μm / 刻度；Z 轴： 10μm / 刻度； R 轴：0.05°； |
|
|
角度 |
R 轴：360°连续可调 |
|
|
光纤夹具 |
光纤夹具 |
根据客户需求配备合适的光纤夹具 |
|
* 产品支持个性定制，可根据客户需求调整配置 |
||
