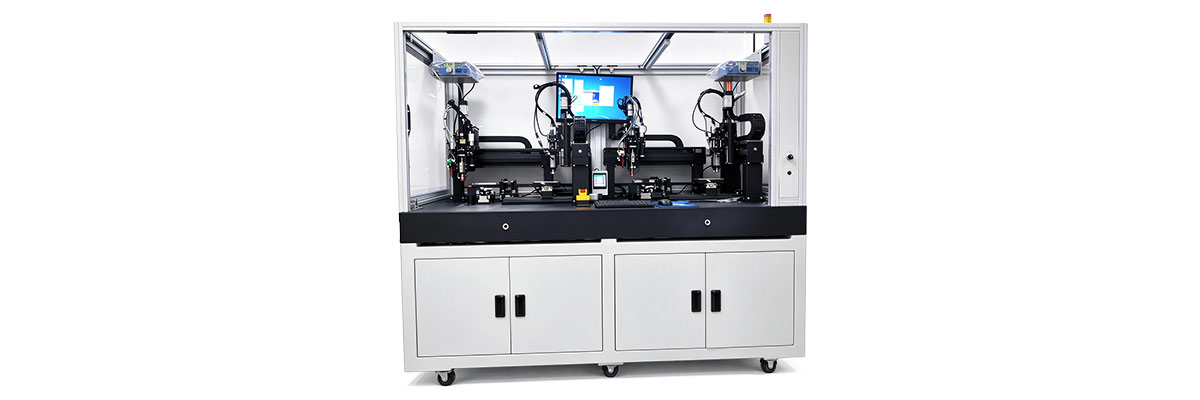

本设备为 Z-Block 光通信全自动棱镜膜片贴装机，双工位并行作业，集成直线电机高精度运动平台、视觉对位、精密点胶与 UV 固化一体，完成 4 片滤光膜片在棱镜上的高精度贴附，用于 RX 接收端、TX 发射端 Z-Block 组件量产。
|
项目 |
参数详情 |
|
设备全称 |
全自动棱镜膜片贴装机 |
|
核心工艺 |
4 款膜片自动夹取、整合，自动吸取 4 片膜片；棱镜视觉定位；自动点胶；膜片贴附；UV 固化 |
|
运动执行单元 |
直线电机单向定位精度：5μm重复定位精度：±1μm整机贴装精度：±0.03mm |
|
视觉系统 |
500 万像素工业相机视觉定位精度：3μm |
|
点胶系统 |
点胶机 |
|
工位配置 |
双工位贴装 |
|
产能 UPH |
RX：120PCS/HTX：80PCS/H |
|
加工对象 |

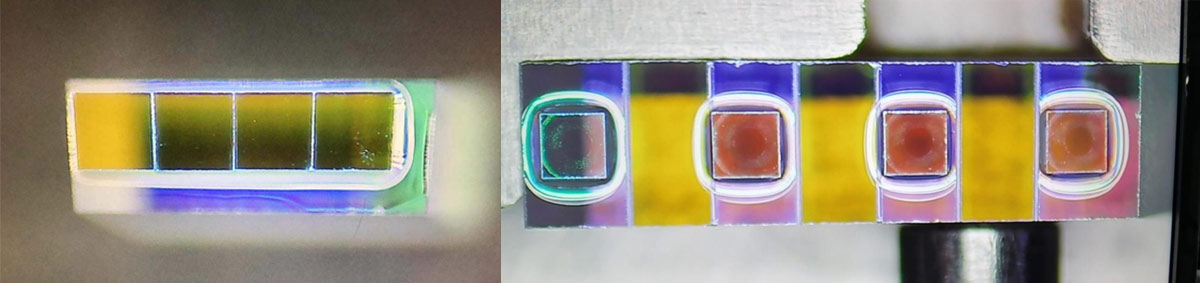

光学棱镜 + 光学滤光膜片（4 片膜片集成贴装） |
|
物料承载 |
硅胶盒存放光学膜片 |
|
功能流程 |

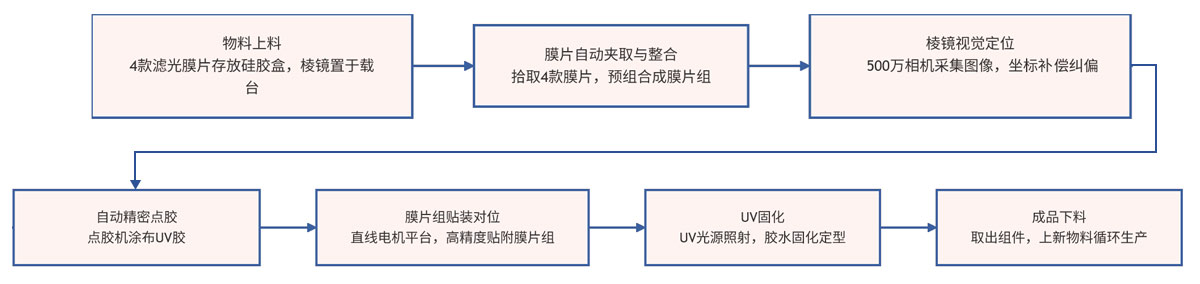

膜片上料→自动夹取整合→棱镜视觉定位→自动点胶→按预设尺寸贴装→UV 固化 |
