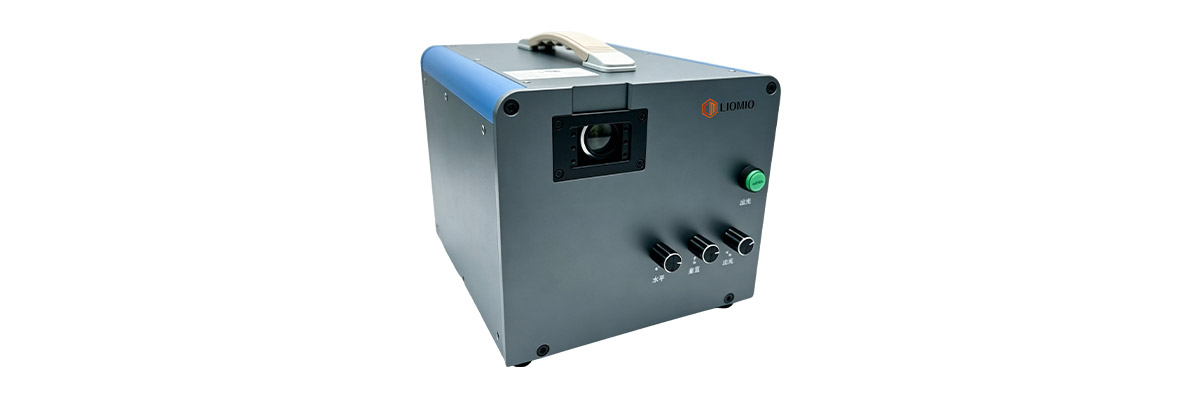

MG-FB 系列自动光纤端面检测仪是一种利用光学成像技术
，对光纤端面进行高精度检测的专业设备。它通过高分辨率工业
相机获取光纤端面图像，结合先进图像处理算法，能够清晰呈现
端面形貌、划痕、污染等缺陷。该仪器具有非接触、无损伤、高效
率的特点，可快速完成光纤端面的质量评估，是光纤通信、光纤
传感等领域不可或缺的质量检测工具。
MB-FB 系列自动光纤端面检测仪是一种面向光纤端面检测
的智能化台式测试仪，支持多芯 MPO/MTP 光模块和跳线、单
芯 LC/SC 光模块和跳线。设备支持多芯自动检测与切换，具备
高速检测、智能分析、精准对焦等优点，满足光模块、跳线生产
线对测试效率与精度的双重需求。
1.高速检测 / High-Speed Detection
以 MG-FB-10-08-M01 为例，适配各类装夹偏差无需人工调试：对焦 ±0.5mm、端面 XY 偏移 ±0.25mm、倾斜高差 ±0.05mm。16 芯检测总时长≤8s，12 芯检测总时长≤6s；工件一致性越好，检测速度越快。
2.分区域精准对焦 / Multi-Zone Precision Autofocus
采用分区自动对焦算法，解决插拔偏差导致的端面倾斜成像模糊问题，消除虚焦漏检，提高各类端面缺陷检出能力。
3.端面判定自定义 / Customizable End Face Judgment
自带多类端面评判标准，可依 SOP 自定义各区检测参数，消除人工误判、节约培训成本，后续新增拍照导入标准功能。
4.操作便捷 / User-Friendly Operation
一键全自动测试，上手简单；自动出报告，可导出表格、保存原图，产品全程可追溯。
5.检测精度高一致性好 / Precise And Consistent Defect Detection
AI 智能识别各类端面缺陷并分级定位，端面定位精度 ±0.5μm，稳定检出 1μm 细微瑕疵，检测重复误差仅 ±0.5μm，精度高、一致性强。
|
规格参数 |
MG-FB-10-08-M01 |
MG-FB-10-08-M02（规划中） |
MG-FB-20-04-J01（规划中） |
|
产品特点 |
基础款型号，一次最多拍摄 8 个端面，每个端面单独对焦。适合大多数需要。 |
基础款型号增加旋转轴，一次最多拍摄 8 个端面，每个端面单独对焦。双口 APC 模块一次测试完成，无需二次插拔。 |
一次最多拍摄 4 个端面，每个端面单独对焦。看跳线清晰度更高。 |
|
支持产品 |
12/16 芯光模块和光纤跳线、LC 光模块和光纤跳线。双口 APC 模块需要测试两次。 |
12/16 芯光模块和光纤跳线、LC 光模块和光纤跳线。4LC 模块需要测试两次。 |
12/16 芯光纤跳线。 |
|
可选夹具 |
光模块：APC 01、APC 02、UPC、LC、LC/2U、LC/4U；中间体：APC/2U、MT-APC/2U；光纤跳线：MT-APC、MT-UPC、MPO-APC、MPO-UPC。 |
光模块：APC 01、APC 02、UPC、LC、LC/2U；中间体：APC/2U、MT-APC/2U；光纤跳线：MT-APC、MT-UPC、MPO-APC、MPO-UPC。 |
光纤跳线：MT-APC、MT-UPC、MPO-APC、MPO-UPC。 |
|
运动机构 |
X/Y/Z |
X/Y/Z/R |
X/Y/Z |
|
光学放大倍率和分辨率 |
10x 0.9μm (NA0.3) |
10x 0.9μm (NA0.3) |
20x 0.6μm (NA0.45) |
|
放大倍率 |
200x |
200x |
400x |
|
对焦精度 |
2μm |
2μm |
1μm |
|
视野 |
2.3mm*0.58mm |
2.3mm*0.58mm |
1.15mm*0.29mm |
|
对焦 / 分析方式 |
自动对焦 / 自动分析 |
自动对焦 / 自动分析 |
自动对焦 / 自动分析 |
|
检测时间 |
16 芯：6s（成像）+2s（自动判定） |
- |
- |
|
电源 |
DC 12V |
DC 12V |
DC 12V |
