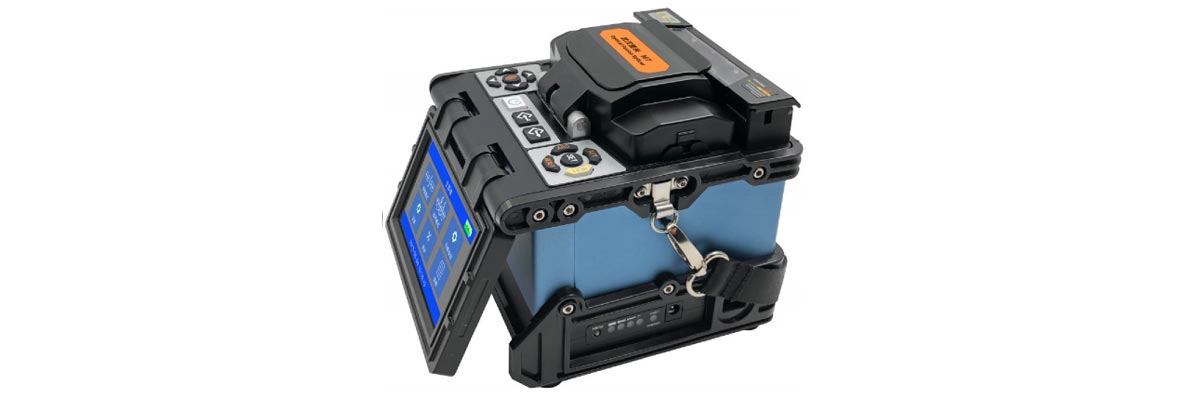

M7是武汉厘米自动化最新推出的一款高精度光纤熔接机，做工精良 、质量可靠，是一款专为光纤网络安装、维护以及光缆长途干线施工设计的精准、耐用、便捷的光纤施工仪表。广泛应用于电信、移动、联通以及广电等光通信领域。
● 适用于干线网络以及 FTTH 光纤工程
● PAS 精确纤芯对准，保证低损耗接续
● 9 秒熔接，30 秒热缩
● 放大倍数大，纤芯清晰
● X/Y 轴单独显示或 X/Y 轴同时显示，放大倍数 300/150 倍
● 图像存储功能
● 4.3 英寸数字高清晰液晶显示屏，同时观察 X 轴、Y 轴方向光纤
● 分屏显示功能
● 三合一夹具，可熔接单芯、皮线、尾纤，以及 SC 热接头
● 内置大容量锂电池（5200mAh），可完成 300 次接续及加热
● V 型陶瓷厚膜高功率自动加热器：热效率高、加热速度快、使用寿命长
● 流线型超级防风罩，20 米 / 秒强风下能够正常熔接
● 全金属外壳、强度高、美观、体积小、重量轻，含电池仅 1.7kg
|
仪表型号 |
M7 光纤熔接机 |
|
光纤类型 |
SM (单模)，MM (多模)，DS (色散位移)，NZDS (非零色散位移) |
|
接续损耗 |
0.02dB(SM)，0.01dB(MM)，0.04dB(DS)，0.04dB(NZDS) |
|
回波损耗 |
大于 60dB |
|
操作方式 |
手动、半自动、全自动 |
|
光纤对准 |
PAS 对准方式 |
|
适用光纤 |
0.25mm、0.9mm 普通光纤，皮线光缆、尾纤，SOC 连接器（可选） |
|
熔接时间 |
≤ 9s |
|
加热时间 |
≤ 30s |
|
切割长度 |
8～16mm |
|
放大倍数 |
300/150 倍 |
|
图像显示 |
高性能 4.3 英寸液晶屏，提供清晰、细腻的图像显示 |
|
张力测试 |
标准 2N (可选) |
|
热缩套管 |
60mm、40mm 和一系列热缩套管 |
|
电池容量 |
典型熔接 300 次，充电时间约为 3 小时 (可在充电时使用) |
|
电池寿命 |
循环充电次数达 300～500 次，电池更换简易方便 |
|
电极寿命 |
典型值 3000 次，电极更换简易方便 |
|
电源最大功率 |
≤20W |
|
接口 |
USB 方便数据下载和软件更新 |
|
施工照明 |
内置高亮度、宽范围照明灯，方便夜间操作 |
|
供电源 |
内置锂电池 11.1V 5200mAh；外接适配器，输入：AC100-240V，输出：DC13.5V/4.5A |
|
工作环境 |
温度：-10℃～+60℃；湿度：0～95% RH (不结露)；海拔高度：0～5000m |
|
重 量 |
1.7kg (含电池) |
|
主体尺寸 |
长 × 宽 × 高：150mm×135mm×142mm |
|
序号 |
名称 |
数量 |
|
1 |
主机（M7） |
1 台 |
|
2 |
光纤切割刀 |
1 把 |
|
3 |
光纤剥皮钳 |
1 把 |
|
4 |
交流适配器 |
1 个 |
|
5 |
锂电池 |
1 个 |
|
6 |
电源线 |
1 根 |
|
7 |
备用电极 |
1 付 |
|
8 |
冷却托盘 |
1 个 |
|
9 |
操作手册 |
1 个 |
|
10 |

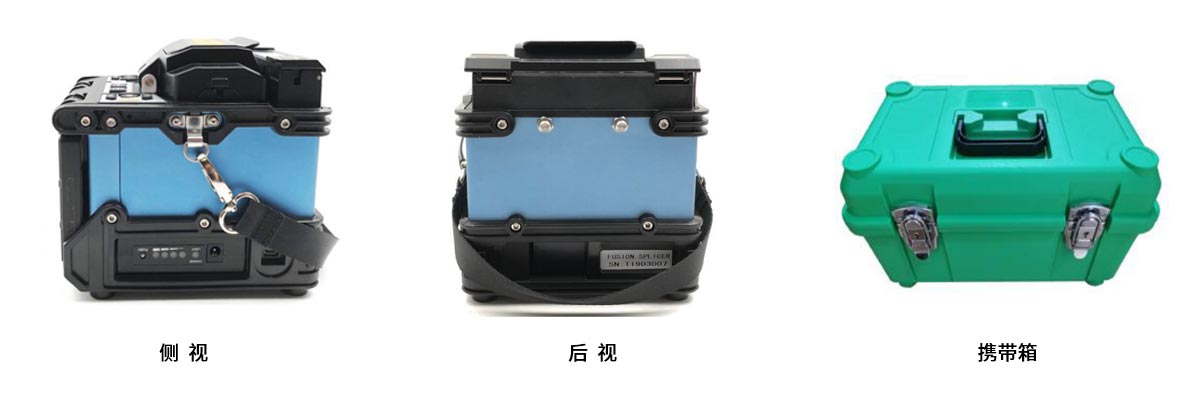

携带箱 |
1 个 |
