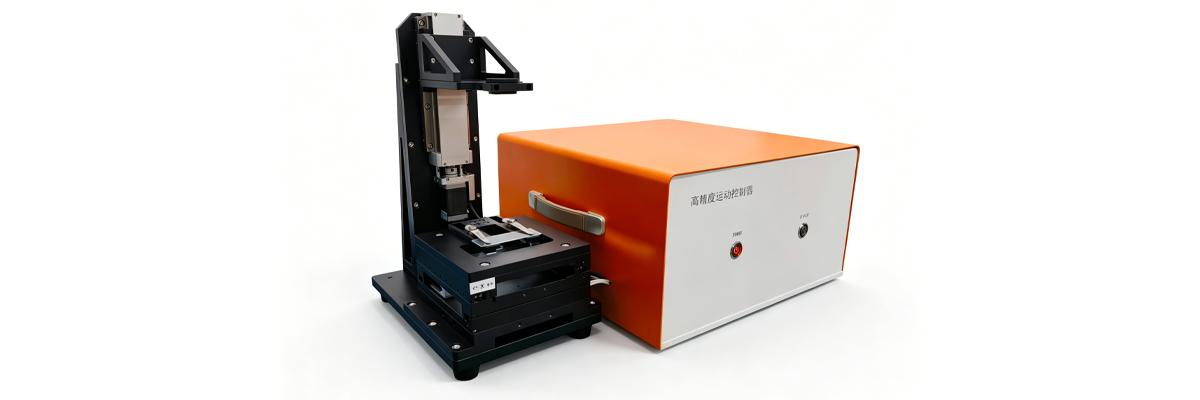

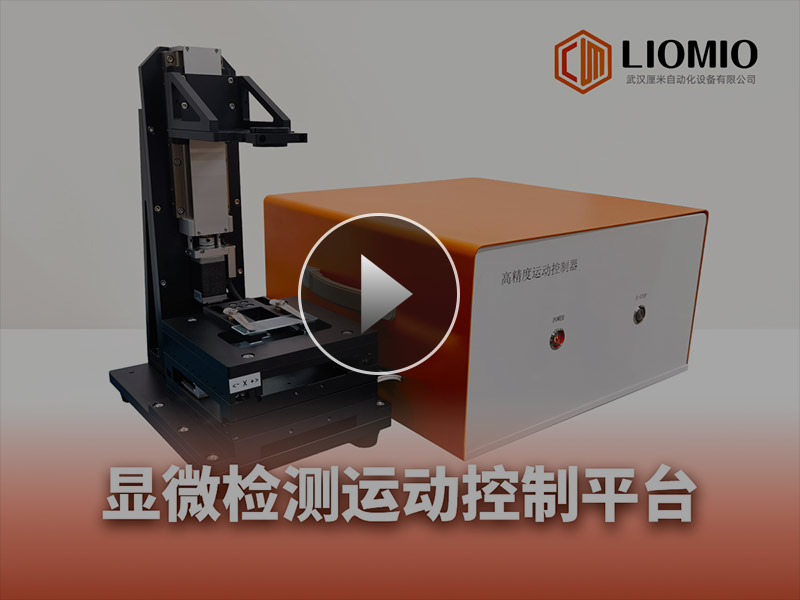

显微检测运动控制平台是一款专为显微检测场景打造的高精度运动控制设备，集成了直线电机运动平台、高精度运动控制器、定制化结构组件工装与电动升降滑台四大核心模块，可实现微米级的精密定位与多轴联动控制，完美适配显微检测、样品扫描、精密对位等工业与科研场景需求。
1.高精度定位：直线电机运动平台可达 0.5μm 分辨率，单向重复精度≤1μm，绝对定位精度 ±3μm/10mm，满足超精密检测的定位需求；
2.稳定可靠的控制能力：配套高精度运动控制器，支持多轴联动，具备高速响应、内置限位保护、急停保护、运动状态监控等功能，全方位保障设备运行安全；
3.定制化结构适配：采用铝合金材质的定制化显微检测平台支撑结构，配套载玻片夹具、安装底座与防护组件，刚性强、稳定性高，完美适配平台行程与各类样品检测需求；
4.灵活的升降调节：电动升降滑台可实现 ±37.5mm 的行程调节，重复定位精度 ±1μm，适配不同样品的对焦与检测高度需求。
|
模块名称 |
技术参数项 |
参数值 |
|
XY轴直线电机运动平台 |
行程 |
80 mm × 30 mm |
|
分辨率 |
0.5 μm |
|
|
最大速度 |
100 mm/s |
|
|
单向重复精度 |
≤ 1 μm |
|
|
双向重复精度 |
≤ 3 μm |
|
|
绝对定位精度 / 10mm |
≤ ±3 μm |
|
|
驱动方式 |
直线电机 |
|
|
导轨类型 |
交叉滚柱导轨 |
|
|
Z轴电动升降滑台 |
行程 |
±37.5mm（总行程 75mm） |
|
分辨率 |
5 μm |
|
|
最大速度 |
20mm/sec |
|
|
单向重复精度 |
10μm |
|
|
重复定位精度 |
±1μm |
|
|
驱动方式 |
28# 两相高扭矩步进电机 |
|
|
导轨类型 |
滚珠丝杆 |
|
|
运动控制器 |
核心功能 |
支持微米级精密定位控制；可实现多轴联动 |
|
保护功能 |
内置限位保护、急停保护、运动状态监控功能 |
|
|
性能特点 |
高速响应，保障设备运行安全 |
|
|
结构组件工装 |
结构组成 |
定制化显微检测平台支撑结构，含载玻片夹具、设备安装底座及防护组件 |
|
主体材质 |
铝合金材质 |
|
|
核心优势 |
保证刚性与稳定性；适配平台行程及样品检测需求 |
