型号

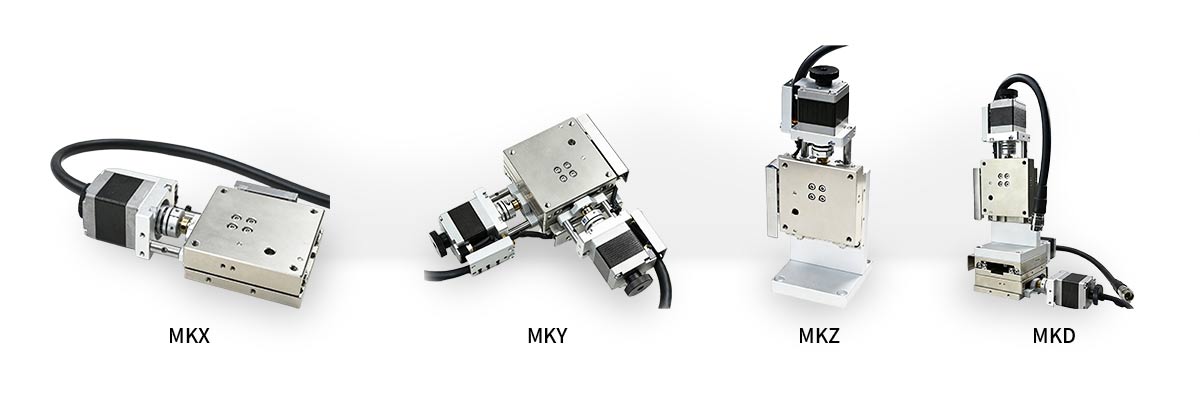

X 轴

MKX4015-L /R

MKX4030-L /R

MKX6020-L /-R

MKX6030-L / -R

MKX6050-L /R

MKX8020-L /R

XY 轴

MKY4015-L /R

MKY4030-L /R

MKY6020-L /R

MKY6030-L /R

MKY6050-L /R

MKY8020-L / R

Z 轴

MKZ4015-L /R

MKZ4030-L / R

MKZ6020-L / R

MKZ6030-L /R

MKZ6050-L / R

MKZ8020-L / R

XYZ 轴

MKD4015-L /R

MKD4030-L /-R

MKD6020-L / -R

MKD6030-L /-R

MKD6050-L / R

MKD8020-L / R

机械参数

材质

SUS440C（无电解镀镍）

台面大小 (mm)

40×40

40×60

60×60

60×60

60×60

80×80

行程 (mm)

±7.5

±15

±10

±15

±25

±10

主体厚度 (mm)

X 轴: 20 XY 轴: 40

X 轴: 25 XY 轴: 50

传动机构

滚珠丝杆  直径 6mm  导程 1mm

导向机构

直线滚珠导轨

精度参数

分辨率 (μm)

5

单向定位精度 (μm)

10

15

10

15

10

重复定位精度 (μm)

±1

直线度 (μm)

≤3

≤5

负载 (kgf)

10

15

电气参数

电机类型

两相 28 步进电机（可选配五相步进）

步距角

1.8°

额定电流

1A

最大速度

10mm/sec

传感器

CW+CCW+ORG（NPN 常闭 DC24V）
