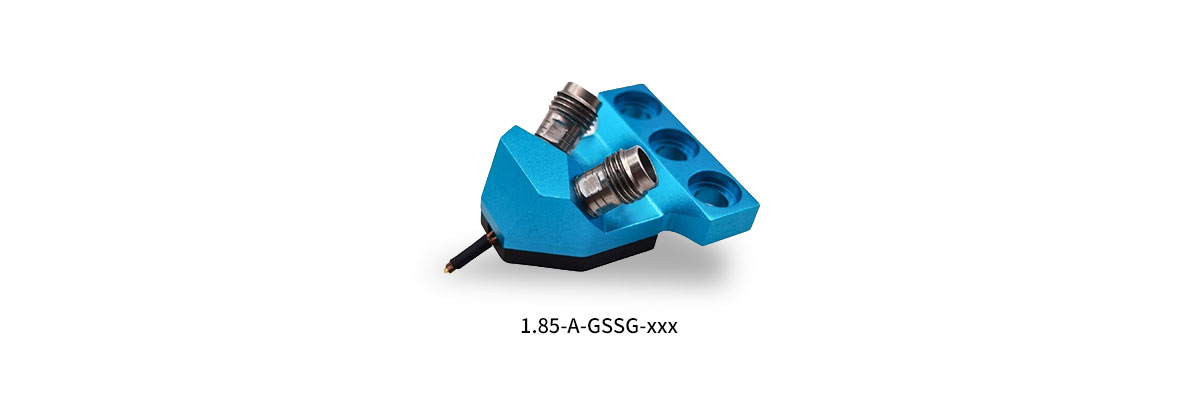

双端口探针系列提供了多种不同的配置，包括SS、GSSG和GSGSG等。
这些探针支持广泛的频率范围，从40GHz到110GHz。
它们以出色的针尖清晰度和抗划痕性能为特点，非常适合进行高精度的晶圆级测量工作。
|
类别 |
项目 |
规格参数 |
|
配置信息 |
连接器 |
1.85 female（1.85mm 母头） |
|
探针尖端材质 |
镍合金，镀金 |
|
|
探针主体材质 |
铝合金 |
|
|
绝缘体材质 |
毫米波专用材料 |
|
|
推荐过行程 |
50 μm ~ 75 μm |
|
|
探针尖端宽度 |
30 μm |
|
|
电气特性 |
阻抗 |
50 Ω |
|
频率范围 |
DC 至 67 GHz |
|
|
回波损耗 |
基于 125μm 间距，DC~67 GHz 时 > 14 dB |
|
|
插入损耗 |
基于 125μm 间距，DC~67 GHz 时 < 1 dB |
|
|
接触电阻 |
金焊盘：<50 mΩ |
|
|
环境参数 |
工作温度 |
-45℃ 至 +85℃ |
|
RoHS 合规 |
合规 |
|
|
订购信息 |
型号 1.85-A-GSGSG-175 |
45° 角 GSGSG 探针，175 μm 间距，DC~67 GHz |
|
型号 1.85-A-GSGSG-450 |
45° 角 GSGSG 探针，450 μm 间距，DC~67 GHz |
|
|
型号 1.85-A-GSGSG-XXX |
45° 角 GSGSG 探针，XXX μm 间距，DC~67 GHz |
