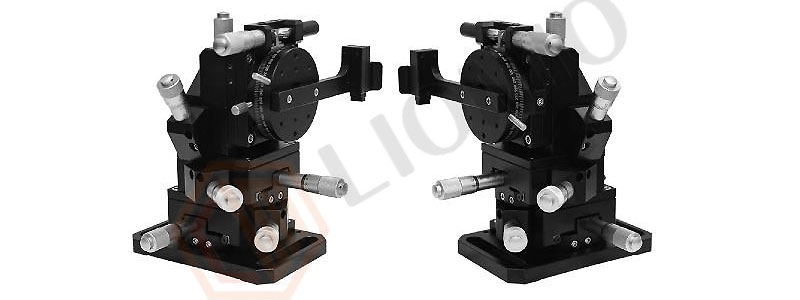

精密耦合四轴调整架CA-2000
■垂直耦合
■采用十字交叉滚柱导轨，精度更高，承载较大，寿命长
■采用弹簧复位，消除轴向间隙
■主体采用铝合金材质精密加工，表面黑色阳极处理，耐磨性好
精密耦合四轴调整架在手动调整架基础上(XYZ)、增加了 θY角度调整架。
适用于调整单模光纤、光纤阵列、光波导等光轴相应旋转方向的多芯器件。
可根据不同器件定制不同夹具。
| 精密耦合四轴调整架CA-2000 | |||||
| 调节方向 | 台面尺寸mm | 粗调分辨率 | 精调分辨率 | 总行程 | 精调行程 |
| X轴(mm) | 60 | 0.01 | 0.0005 | ±6.5 | ±0.1625 |
| Y轴(mm) | 0.01 | 0.0005 | ±6.5 | ±0.1625 | |
| Z轴(mm) | 0.01 | 0.001 | ±6.5 | ±0.325 | |
| Y轴θ旋转 | 1° | ≈55' | 360° | ±5° | |
