特性：
● 探测器内外置可选，性价比高
● 7个基本波长校准点：850/980/1060/1310/1490/1550/1610nm
● 高灵敏度高显示分辨率，快速反应和测量
● 独特的功率变化记录功能 (△P)，可用于PDL/器件长期稳定性/光源稳定性/保偏产品ER测试与校准
● 支持光功率的绝对测量和相对测量
● 采用全新数据采集技术，具有更大性噪比及动态范围
应用：
● 光纤传感器
● 光器件的生产与研发
● 光通信的教学与试验
● 光纤通信施工和维护
● 电信工程维护
● 光纤CATV工程
● 光纤综合布线系统
描述

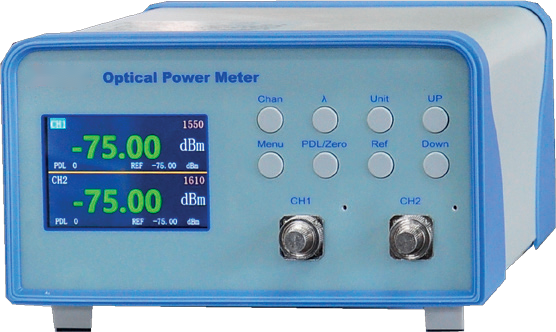

此探头内置/外置型台式光功率计是高精度、宽量程的光功率检测设备。采用智能化微处理器控制，具有量程自动切换功能，对光探测器PIN管在整个量程范围内进行了分段线性处理，消除了PIN管在同一波长、不同光功率下，对光功率的非线性响应带来的误差，极大的提高了设备检测的准确性和可靠性。
光功率计采用新的数据采集技术，具有更大的信噪比和更大的动态范围。在小信号时，内部电路采用小电阻加屏蔽技术，因此具有更高的灵敏度，功率显示范围+5～-75dBm.
产品的具体参数
|
参数 |
条件 |
最小 |
典型 |
最大 |
单位 |
|
型号 |
LDSP-FOM-B2 |
||||
|
波长范围 |
Δλ |
850～1700 |
nm |
||
|
校准波长 |
|
850/980/1060/1310/1490/1550/1610（可拓展） |
nm |
||
|
探测范围 |
|
-70～10 |
dBm |
||
|
刷新速度 |
T |
50 |
ms |
||
|
测量不确定度 |
|
3 |
% |
||
|
通道数 |
|
2 |
FC/APC |
||
|
探测面积 |
|
φ2 |
mm |
||
|
工作电压 |
V |
110～240 |
VAC/50Hz |
||
|
功耗 |
Pc |
30 |
W |
||
|
工作温度 |
TW |
15～35 |
°C |
||
|
储藏温度 |
TS |
-5～40 |
°C |
||
|
通讯接口 |
RS232 |
||||
|
外观尺寸 |
320*220*136mm |
||||
光功率计用于测量绝对光功率或通过一段光纤的光功率相对损耗。在光纤测量中，光功率计是重负荷常用表。通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。是光纤通信系统研究、开发和生产，以及施工、维护等部门必备的基本测试仪器，也是光器件输出光功率、光纤光缆及光无源器件的理想测量工具。
静电保护
该功率计容易受静电损坏（ESD），使用者必须按照JDEC中JDEC-625A列明的操作指导要求来使用静电敏感器件，使用者要求使用防静电手腕，工作台表面要求接地。所有违反程序规定的操作都可以引起器件意外损坏或缩短使用寿命。
