LIOMIO推出的AIR-X系列气浮摆杆隔振光学平台具备卓越性能。平台的台面构造精巧，最上层为特制不锈钢顶板，其材质具有优良的防渗透特性。紧接着是隔离杯状结构层，能够有效阻止外界的液体以及细微杂质侵入。中间部分是蜂窝状结构层，起到优化力学性能与辅助隔振的作用，最下方则是坚固的底板钢层，这一组合确保了平台整体的稳固性，同时也保证了内部结构的清洁与密封，避免因杂质或气体的异常流动影响性能。台面经过极为精细的加工工艺处理，并采用独特的哑光纹理设计，从而实现了在 600×600mm 的面积范围内，平面度控制在 0.05 至 0.10mm 之间，粗糙度低至 0.8μm，满足高精度光学实验及设备安装的严苛要求。

平台所配备的气浮摆杆隔振系统，隔振支腿采用独特的独立式圆腿支撑模式，依据平台台面尺寸的不同，分别设置了四支撑与六支撑两种结构形式，这种设计有效避免了整体共振现象的发生。气浮摆杆隔振系统融合了两大关键技术，即气浮悬浮技术与摆杆隔振技术。气浮技术运用了创新的双气室空气弹簧构造，在平台底部与混合腔支撑结构之间，借助高压气体形成一层稳定且均匀的气垫，成功使平台与地面实现无接触式支撑，极大程度地隔绝了来自地面的振动对平台的直接干扰。在运行过程中，橡胶气囊内压缩空气压力的动态变化成为实现高效减振的关键因素。混合腔气室与附加气室所组成的双气室设计，显著降低了平台的垂直刚度，同时通过微米级精度的节流孔产生必要的层流阻尼效果，确保平台在受到外界扰动时，能够迅速且高效地吸收振动能量，最大程度减少振动的传递。而摆杆隔振系统则依托精心设计的三线摆式机械结构，在水平方向上展现出极低的固有频率，进一步有效阻断了高频振动的传播路径。此外，整个隔振系统搭配了先进的气路控制系统，系统内所有气动元件均选用行业内知名品牌产品，有力保障了系统运行的稳定性、可靠性以及长久的耐用性。

气浮摆杆隔振系列光学平台参数：
固有频率：垂直方向小于 1.0 - 1.5Hz，垂直共振低至 1Hz；水平方向小于 1.0 - 1.5Hz，与实际负载相关。
振幅：小于 0.002mm
调节方式：自动定心。
减振效率
垂直：5Hz 时为 85 - 90%；10Hz 时为 91 - 96%。
水平：5Hz 时为 87 - 92%；10Hz 时为 92 - 97%。
工作复位精度：±0.1mm。
隔振方式：三线摆摆杆、混合腔结构。

型号	尺寸（mm）	支腿外径（φ）	支撑数量	调节高度
AIR - X-1208	1200×800	300	4 支撑	±10mm
AIR - X-1210	1200×1000	300	4 支撑	±10mm
AIR - X-1510	1500×1000	300	4 支撑	±10mm
AIR - X-1512	1500×1200	300	4 支撑	±10mm
AIR - X-1812	1800×1200	300	4 支撑	±10mm
AIR - X-2010	2000×1000	300	4 支撑	±10mm
AIR - X-2012	2000×1200	300	4 支撑	±10mm
AIR - X-2015	2000×1500	300	4 支撑	±10mm
AIR - X-2412	2400×1200	300	4 支撑	±10mm
AIR - X-2415	2400×1500	300	4 支撑	±10mm
AIR - X-3015	3000×1500	300	6 支撑	±10mm

气浮摆杆隔振系列光学平台参数：
固有频率：垂直方向小于 1.0 - 1.5Hz，垂直共振低至 1Hz；水平方向小于 1.0 - 1.5Hz，与实际负载相关。
振幅：小于 0.002mm
调节方式：自动定心。
减振效率
垂直：5Hz 时为 85 - 90%；10Hz 时为 91 - 96%。
水平：5Hz 时为 87 - 92%；10Hz 时为 92 - 97%。
工作复位精度：±0.1mm。
隔振方式：三线摆摆杆、混合腔结构。

型号	尺寸（mm）	支腿外径（φ）	支撑数量	调节高度
AIR - X-1208	1200×800	300	4 支撑	±10mm
AIR - X-1210	1200×1000	300	4 支撑	±10mm
AIR - X-1510	1500×1000	300	4 支撑	±10mm
AIR - X-1512	1500×1200	300	4 支撑	±10mm
AIR - X-1812	1800×1200	300	4 支撑	±10mm
AIR - X-2010	2000×1000	300	4 支撑	±10mm
AIR - X-2012	2000×1200	300	4 支撑	±10mm
AIR - X-2015	2000×1500	300	4 支撑	±10mm
AIR - X-2412	2400×1200	300	4 支撑	±10mm
AIR - X-2415	2400×1500	300	4 支撑	±10mm
AIR - X-3015	3000×1500	300	6 支撑	±10mm

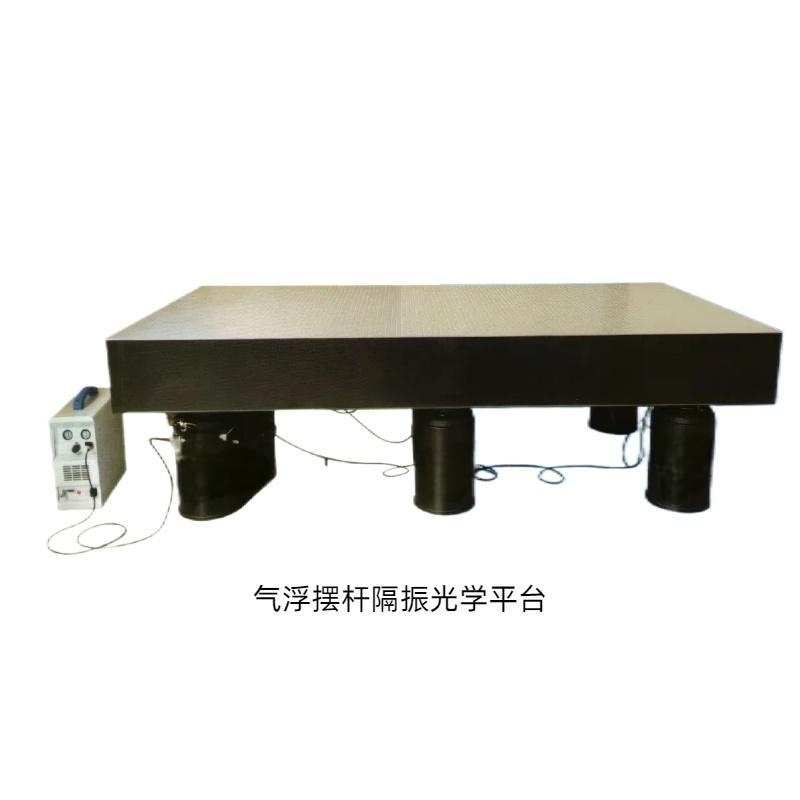

气浮摆杆隔振光学平台
