单端口探针系列具备多种配置选项，包括GSG、SG和GS等。
这些探针能够覆盖从40GHz到110GHz的频率范围。
它们能够制造出最小间距为50微米的探针，这使得它们非常适合进行高精度的晶圆级测量。
此外，这些探针还具有出色的针尖可见性和抗划痕能力，这对于精确测量至关重要。
|
类别 |
项目 |
GSG |
GS/SG |
|
配置信息 |
连接器 |
2.92 female（2.92mm 母头） |
|
|
探针尖端材质 |
铍铜，镀金 |
镍合金，镀金（适配金焊盘） |
|
|
探针主体材质 |
铝合金 |
||
|
绝缘体材质 |
- |
PEEK（聚醚醚酮） |
|
|
探针尖端宽度 |
30 μm |
- |
|
|
推荐过行程 |
50 μm ~ 75 μm |
||
|
电气特性 |
阻抗 |
50 Ω |
|
|
频率范围 |
DC 至 40 GHz |
||
|
回波损耗 |
DC~40 GHz 时 > 18 dB |
基于 100μm 间距，DC~40 GHz 时 > 15 dB |
|
|
插入损耗 |
DC~40 GHz 时 < 0.7 dB |
基于 100μm 间距，DC~40 GHz 时 < 0.7 dB |
|
|
接触电阻 |
- |
金焊盘：<50 mΩ；铝焊盘：<75 mΩ |
|
|
环境参数 |
工作温度 |
-45℃ 至 +85℃ |
|
|
RoHS 合规 |
合规 |
||
|
订购信息 |
型号与描述 |

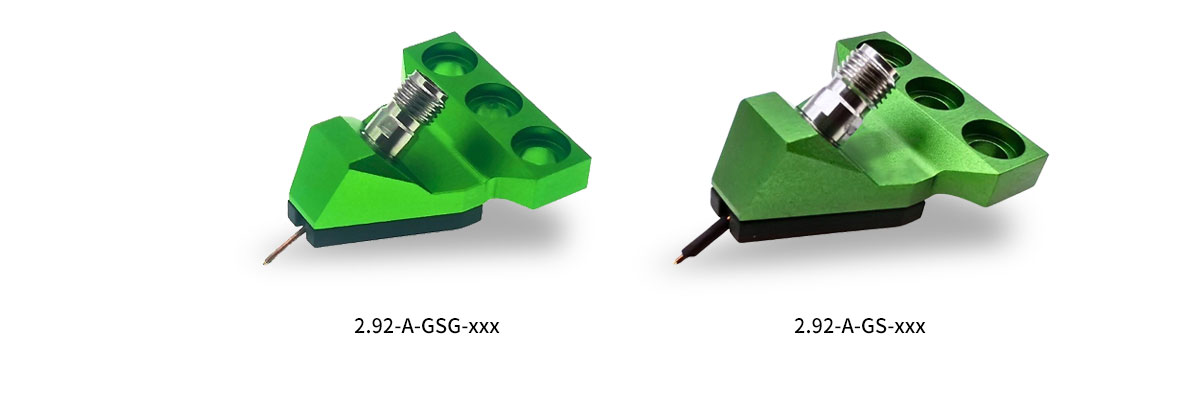

2.92-A-GSG-100：45° 角 GSG 探针，100 μm 间距，DC~40 GHz |
|
|
2.92-A-GSG-150：45° 角 GSG 探针，150 μm 间距，DC~40 GHz |
2.92-A-GS-150：45° 角 GS 探针，150 μm 间距，DC~40 GHz |
||
|
|
2.92-A-GS-xxx：45° 角 GS 探针，xxx μm 间距，DC~40 GHz |
||
|
|
2.92-A-SG-xxx：45° 角 SG 探针，xxx μm 间距，DC~40 GHz |
||
