●AC200V～230Ｖ ，驱动电流2.8Ａ/相Max.的
5相步进电机驱动器。
●最大分割可达到250细分（每转125,000脉冲）
●72细分可达1脉冲/0.01度。
（MC-S7528P-3）
●内置低振功能，全/半步时更低震动。
●采用节省连接线路的连接器。
名称
5 相步进电机驱动器
型号

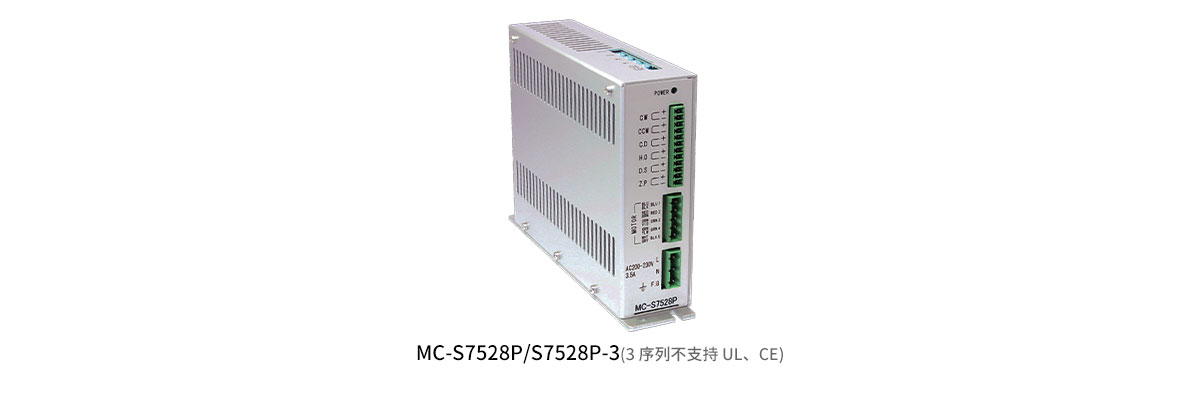

MC-S7528P，MC-S7528P-3
驱动方式
微步驱动
输入电源
AC200～230V ±10%，50/60Hz，3.5A Max.
驱动电流
2.8A / 相（Max.）
细分数
MC-S7528P：1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250
MC-S7528P-3：1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240
最大应答频率
500 kpps
输入信号
耦合输入：[1]：3～5V，[0]：-3～0.5V
内部电阻：CW, CCW, C.D, H.O, D.S: 220Ω
输出信号 Z.P
光耦合器、开路集电极输出
使用条件：DC30V 以下，50mA 以下
功能
脉冲输入方式切换、自动降低电流、细分角度切换、驱动电压切换、自我诊断功能
冷却方式
自然对流空气冷却
绝缘电阻
常温常湿下 AC 输入和外壳之间 DC500V 测定值 50MΩ 以上
绝缘电压
常温常湿下 AC 输入和外壳之间 AC1500V 一分钟无异常
使用温度
0～40℃
使用湿度
0～85%（无结露）
重量
1.1 kg
