●AC100V～230Ｖ输入的5相步进电机驱动器。
●最大分割可达到250细分（每转125,000脉冲）
●72细分可达1脉冲/0.01度。（MC-S7514PCL-3）
●全/半步驱动时超低振动。
（MC-S7514PCL-3除外）
●0.35Ａ/相～1.4Ａ/相电机广泛适用。
●采用节省连接线路的连接器。
|
名称 |
5 相步进电机驱动器 |
|
型号 |

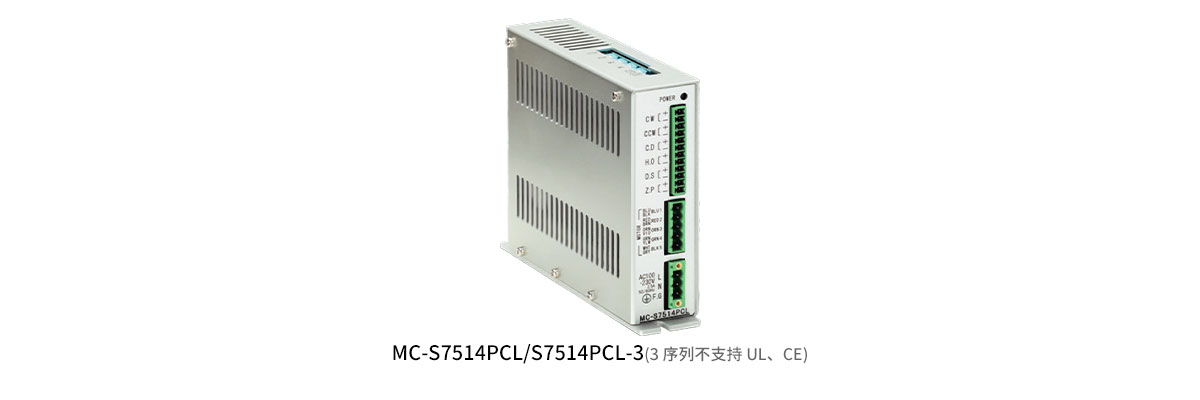

MC-S7514PCL，MC-S7514PCL-3 |
|
驱动方式 |
微步驱动 |
|
输入电源 |
AC100～230V ±10V，50/60Hz，3.5A Max. |
|
驱动电流 |
0.35A～1.4A / 相 |
|
细分数 |
MC-S7514PCL：1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250 |
|
MC-S7514PCL-3：1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240 |
|
|
最大应答频率 |
500 kpps |
|
输入信号 |
耦合输入：[1]：3～5V，[0]：-3～0.5V |
|
内部电阻：CW, CCW, C.D, H.O, D.S: 220Ω |
|
|
输出信号 Z.P |
光耦合器、开路集电极输出 |
|
使用条件：DC30V 以下，50mA 以下 |
|
|
功能 |
脉冲输入方式切换、自动降低电流、细分角度切换、驱动电压切换、自我诊断功能 |
|
绝缘电阻 |
常温常湿下 AC 输入和外壳之间 DC500V 测定值 50MΩ 以上 |
|
绝缘电压 |
常温常湿下 AC 输入和外壳之间 AC1500V 一分钟无异常 |
|
使用温度 |
0～40℃ |
|
使用湿度 |
0～85% |
|
重量 |
750 g |
