【产品特点】

项目

参数

名称

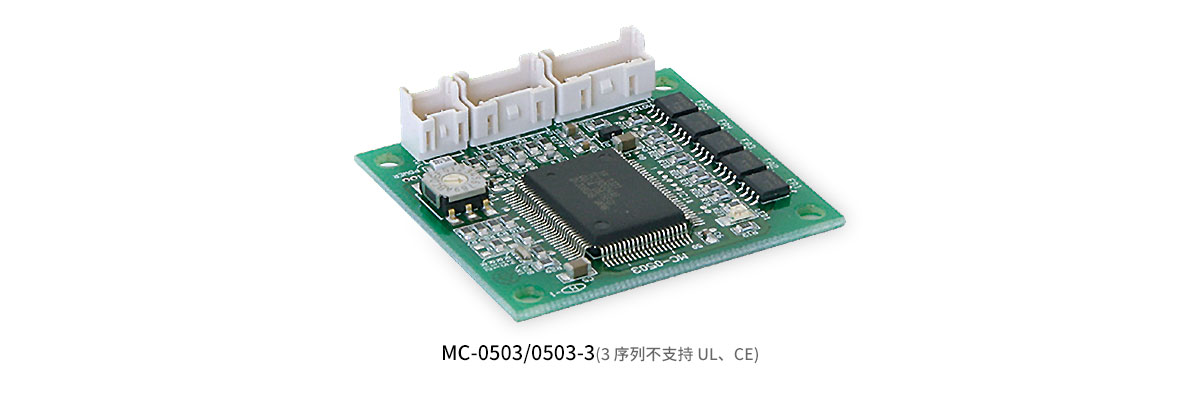

5 相步进电机驱动器

型号

MC-0503，MC-0503-3

适用电机

本公司 V 系列电机

驱动方式

微步驱动

输入电源

DC5V ±10%

细分数

MC-0503：1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250

MC-0503-3：1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240

最大应答频率

200 kpps

输入信号

C・MOS 输入 [1]：0～1V，[0]：4～5V

支持 CW, CCW, H.O 信号

功能

2 CLOCK 方式、STEP 角切换

使用温度

0～40℃

使用湿度

0～85%

重量

15g

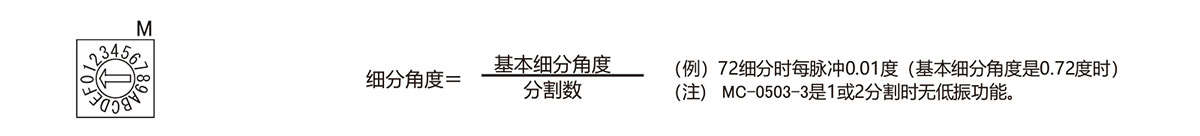

MC-0503 细分设置表

SW 位置

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

分割数 m

1

2

4

5

8

10

20

40

80

100

25

50

100

125

200

250

MC-0503-3 细分设置表

SW 位置

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

分割数 m

1

2

3

6

12

18

24

32

36

48

60

72

120

160

180

240
