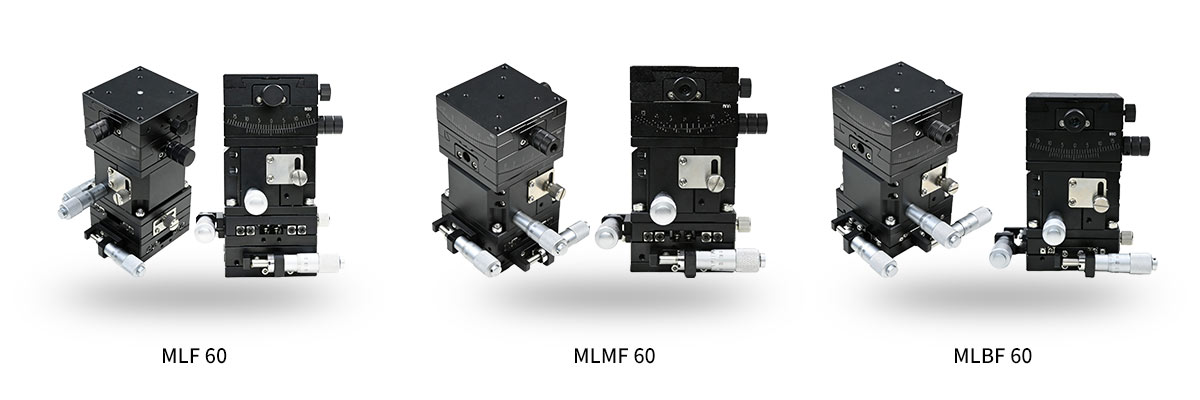

XYZαβ轴蜗轮蜗杆

【产品特点】

本系列精密位移平台采用铝合金黑色阳极氧化材质，轻量化与高刚性兼备，表面耐磨耐腐蚀，适配长期工业作业环境。模块化多轴集成设计，可实现 XY 轴直线位移、Z 轴升降及 α/β 轴二维角度微调，行程与精度分级匹配，满足复杂精密定位需求。标准化台面尺寸搭配灵活的中心点高度选项，负载能力覆盖 1–4kgf，安装便捷、操作直观，是显微镜、检测设备及自动化装置精密调节的理想选择。

【产品参数】

型号			材质	台面大小 (mm)	构成部件	行程				负载 (kgf)
代码	台面大小	中心点高度				XY 轴	Z 轴	α 轴 (上层)	β 轴 (下层)
MLF	25	20	铝合金黑色阳极	25 × 25	MPB25+MLZ25+MFSWG25-20	±3.2mm	4mm	±15°	±10°	1
MLF	40	25		40 × 40	MPB40+MLZ40+MFSWG40-25	±6.5mm	6mm	±20°	±15°	2
MLF		40			MPB40+MLZ40+MFSWG40-40			±15°	±10°
MLF	60	35		60 × 60	MPB60+MLZ60+MFSWG60-35		10mm	±25°	±20°	3
MLF		60			MPB60+MLZ60+MFSWG60-60			±20°	±15°
MLF	80	100		80 × 80	MPB80+MLZ80+MFSWG80-100	±12.5mm	10mm	±18°	±15°	4
MLMF	40	25		40 × 40	MPMB40+MLZ40+MFSWG40-25	±6.5mm	6mm	±20°	±15°	2
MLMF		40			MPMB40+MLZ40+MFSWG40-40			±15°	±10°
MLMF	60	35		60 × 60	MPMB60+MLZ60+MFSWG60-35		10mm	±25°	±20°	3
MLMF		60			MPMB60+MLZ60+MFSWG60-60			±20°	±15°
MLMF	80	100		80 × 80	MPMB80+MLZ80+MFSWG80-100	±12.5mm	10mm	±18°	±15°	4
MLBF	40	25		40 × 40	MPBB40+MLZ40+MFSWG40-25	±6.5mm	6mm	±20°	±15°	2
MLBF		40			MPBB40+MLZ40+MFSWG40-40			±15°	±10°
MLBF	60	35		60 × 60	MPBB60+MLZ60+MFSWG60-35		10mm	±25°	±20°	3
MLBF		60			MPBB60+MLZ60+MFSWG60-60			±20°	±15°
MLBF	80	100		80 × 80	MPBB80+MLZ80+MFSWG80-100	±12.5mm	10mm	±18°	±15°	4
