【产品具体参数】

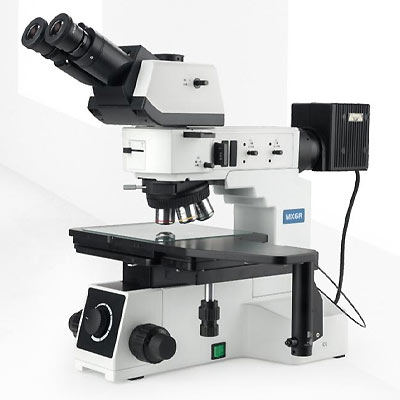

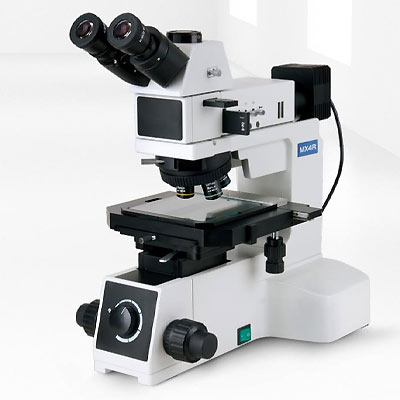

| 参数 | M4R | M6R |
| 图片 |
|
|
| 型号 | M4R | M6R |
| 光学系统 | 无限远色差校正系统 | 无限远色差校正系统 |
| 目镜 | 高眼点大视野平场目镜 PL10X/22mm | 高眼点大视野平场目镜 PL10X/22mm |
| 物镜 | 无限远长工作距平场消色差金相物镜 (5X、10X、20X、50X、100X) | 无限远长工作距明暗场半复消色差金相物镜 (5X、10X、20X、50X、100X) |
| 观察筒 | 30° 倾斜，无限远铰链三通观察筒，瞳距调节：54-76mm，视度调节：±5 屈光度，两档分光比 100:0 或 0:100 | 30° 倾斜，倒像，无限远铰链三通观察筒，瞳距调节：50-76mm，三档分光比 0:100；20:80；100:0，视度调节：±5 屈光度，两档分光比 100:0 或 0:100 |
| 光学放大大倍数 | 50X、100X、200X、500X、1000X | 50X、100X、200X、500X、1000X |
| 转换器 | 内定位五孔转换器，带 DIC 插槽 | 内定位五孔明暗场转换器，带 DIC 插槽 |
| 调焦机构 | 透、反射式机架，前置低手位粗微同轴调焦机构。粗调行程 30mm，微调精度 0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置 5W 暖色 LED 透射光照明系统 (色温 2850K-3250K)，上下光可独立控制 | 透、反射式机架，前置低手位粗微同轴调焦机构。粗调行程 33mm，微调精度 0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置 100-240V 宽电压系统，5W 暖色 LED 透射光照明系统，上下光独立可控 |
| 载物台 | 4 英寸双层机械移动平台，低手位 X、Y 方向同轴调节；平台面 230mm×215mm，移动范围：105mm×105mm，玻璃载物台板。（透、反射用） | 6 英寸三层机械移动平台，低手位 X、Y 方向同轴调节；平台面积 445mm×240mm，反射照明移动范围：158mm×158mm；透射照明移动范围：100×100mm；带离合器手柄，可用于全行程范围内快速移动；玻璃载物台板（透、反射用） |
| 照明系统 | 反（落）射照明器，柯拉照明系统，带可变孔径光阑与视场光阑，中心可调；带斜照明装置 100-240V 宽电压，单颗大功率 5WLED，暖色（色温 2850K-3250K） | 12V100W 卤素灯，明暗场反射照明器，带可变孔径光阑，视场光阑，中心均可调；带明暗场照明切换装置；带滤色片插槽与偏光装置插槽 |
| 摄影摄像 | 0.35X/0.5X/0.65X/1X 摄像接筒，C 型接口，可调焦 | 0.35X/0.5X/0.65X/1X 摄像接筒，C 型接口，可调焦 |
| 其他 | 起偏镜插板，检偏镜插板，360° 旋转式检偏镜插板；反射用干涉滤色片组；高精度测微尺；DIC 微分干涉组件 | 起偏镜插板，固定式检偏镜插板，360° 旋转式检偏镜插板，反射用干涉滤色片组，高精度测微尺，DIC 微分干涉组件 |

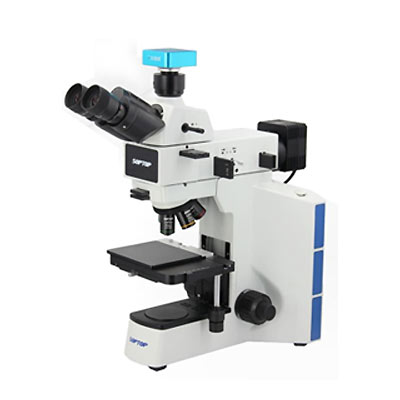

【M40V-2603具体参数】
| 参数 | 配置 |
| 型号 | M40V-2603 |
| 图片 |
|
| 目镜 | 高眼点大视野平场目镜 PL10X/22mm |
| 物镜 | 平场无限远长工作距消色差金相物镜（5X、10X、20X、50X (选配 100X)） |
| 观察筒 | 30° 倾斜，无限远铰链双目观察筒，瞳距调节：54mm~75mm，单边视度调节：±5 屈光度，两档分光比 R:T=100:0 或 50:50 |
| 显示器 | 21.5 寸 HDMI 高清显示器 |
| 倍数 | 50X、100X、200X、500X、（选配 1000X） |
| 传感器 | 1/2 英寸索尼 200 万像素传感器 |
| 像素尺寸 | 3.75μm × 3.75μm |
| HDMI 输出 | 1920*1080 60 帧 |
| 测量 | 全新测量系统，支持点间距、三点圆、平行线等 12 种测量工具 |
| 辅助功能 | 测量线宽、测量字体、图元颜色、字体颜色、定标颜色等任意调整 |
| 十字线 | 8 组，位置、颜色可调 |
| 调焦机构 | 透反两用机架，低手位粗微同轴调焦机构，粗调行程 28mm，微调精度 0.002mm。带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构，最大样品高度 28mm |
| 载物台 | 双层机械移动平台，低手位 X、Y 方向同轴调节；平台面积 175×145mm，移动范围：76mm×42mm。可配反射用金属载物台板，透反两用玻璃载物台板 |
| 上照明系统 | 自适应宽电压 100V-240V_AC50/60Hz，反射灯室，单颗大功率 5WLED，暖色，柯拉照明，带视场光阑与孔径光阑，中心可调，带斜照明装置（选配下照明系统） |
| 物镜转换器 | 内定位五孔转换器 |

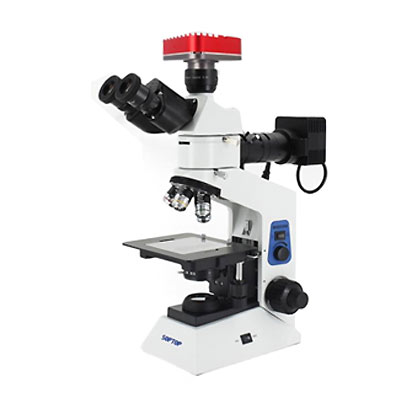

【M200-5608具体参数】
| 参数 | 配置 |
| 型号 | M200-5608 |
| 图片 |
|
| 目镜 | 高眼点大视野平场目镜 PL10X/18mm |
| 物镜 | 长工作距平场消色差金相物镜 (5X/10X/20X/50X/(选配 100X)) |
| 观察筒 | 30° 倾斜，倒像，铰链式三目观察筒 |
| 显示器 | 27 寸 4K 高清显示器 |
| 倍数 | 50X、100X、200X、500X、（选配 1000X） |
| 传感器 | 1/1.8 英寸索尼 800 万像素传感器 |
| 像素尺寸 | 2.0μm × 2.0μm |
| HDMI 输出 | 38402160 60 帧 / 19201080 60 帧 |
| 测量 | 全新测量系统，支持点间距、三点圆、平行线等 12 种测量工具 |
| 辅助功能 | 测量线宽、测量字体、图元颜色、字体颜色、定标颜色等任意调整 |
| 十字线 | 8 组，位置、颜色可调 |
| 调焦机构 | 低手位粗微同轴调焦机构，微调精度 0.002mm, 带有防止下滑的调节松紧装置和防止打坏切片、快速聚焦的随机限位装置，内置 5W LED 透射光照明，上下照明切换 |
| 载物台 | 双层机械移动平台，低手位 X、Y 方向同轴调节；平台尺寸 140mm×132mm (附 180×145mm 平板平台，102×102mm 玻璃载物台)，移动范围：76mm×50mm |
| 反射照明系统 | 自适应 100V-240V 宽电压，反射灯室，单颗大功率 5W LED，暖色，带视场光阑、孔径光阑，中心可调；带滤色片插槽与偏光装置插槽 |
| 透射照明系统 | 自适应 100V-240V 宽电压，单颗大功率 5W LED，暖色 |
| 聚光镜 | 阿贝式聚光镜，数值孔径 N.A.1.25，带孔径光阑和滤色片托架 |

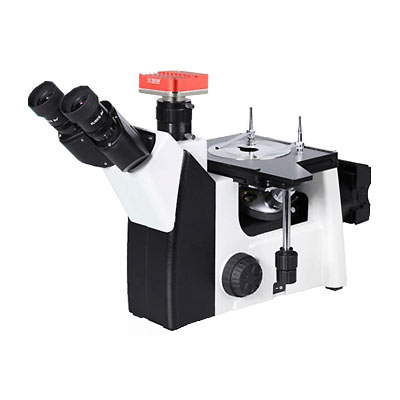

【M200Z-5608具体参数】
| 参数 | 配置 |
| 型号 | M200Z-5608 |
| 图片 |
|
| 目镜 | 高眼点大视野平场目镜 PL10X/18mm |
| 物镜 | 长工作距平场消色差金相物镜（5X、10X、20X、50X (选配 100X)） |
| 观察筒 | 铰链式三目，45 度倾斜，视度可调，固定式 80%/20% 分光，瞳距调节范围：54mm-75mm |
| 显示器 | 27 寸 4K 高清显示器 |
| 倍数 | 50X、100X、200X、500X、（选配 1000X） |
| 传感器 | 1/1.8 英寸索尼 800 万像素传感器 |
| 像素尺寸 | 2.0μm × 2.0μm |
| HDMI 输出 | 38402160 60 帧 / 19201080 60 帧 |
| 测量 | 全新测量系统，支持点间距、三点圆、平行线等 12 种测量工具 |
| 辅助功能 | 测量线宽、测量字体、图元颜色、字体颜色、定标颜色等任意调整 |
| 十字线 | 8 组，位置、颜色可调 |
| 调焦机构 | 低手位粗微调同轴调焦机构，粗动每转行程 38 mm；微调精度 0.02mm |
| 载物台 | 三层机械移动平台，面积 180mm×155mm，右手低手位控制，行程：75mm×40mm，精度：0.1mm |
| 上照明系统 | 落射式柯拉照明系统，带可变孔径光栏和中心可调视场光栏，自适应宽电压 100V-240V，单颗 5W 暖色 LED 灯，光强连续可调 |
| 物镜转换器 | 标配：四孔转换器，可选配：五孔转换器 |
