参数

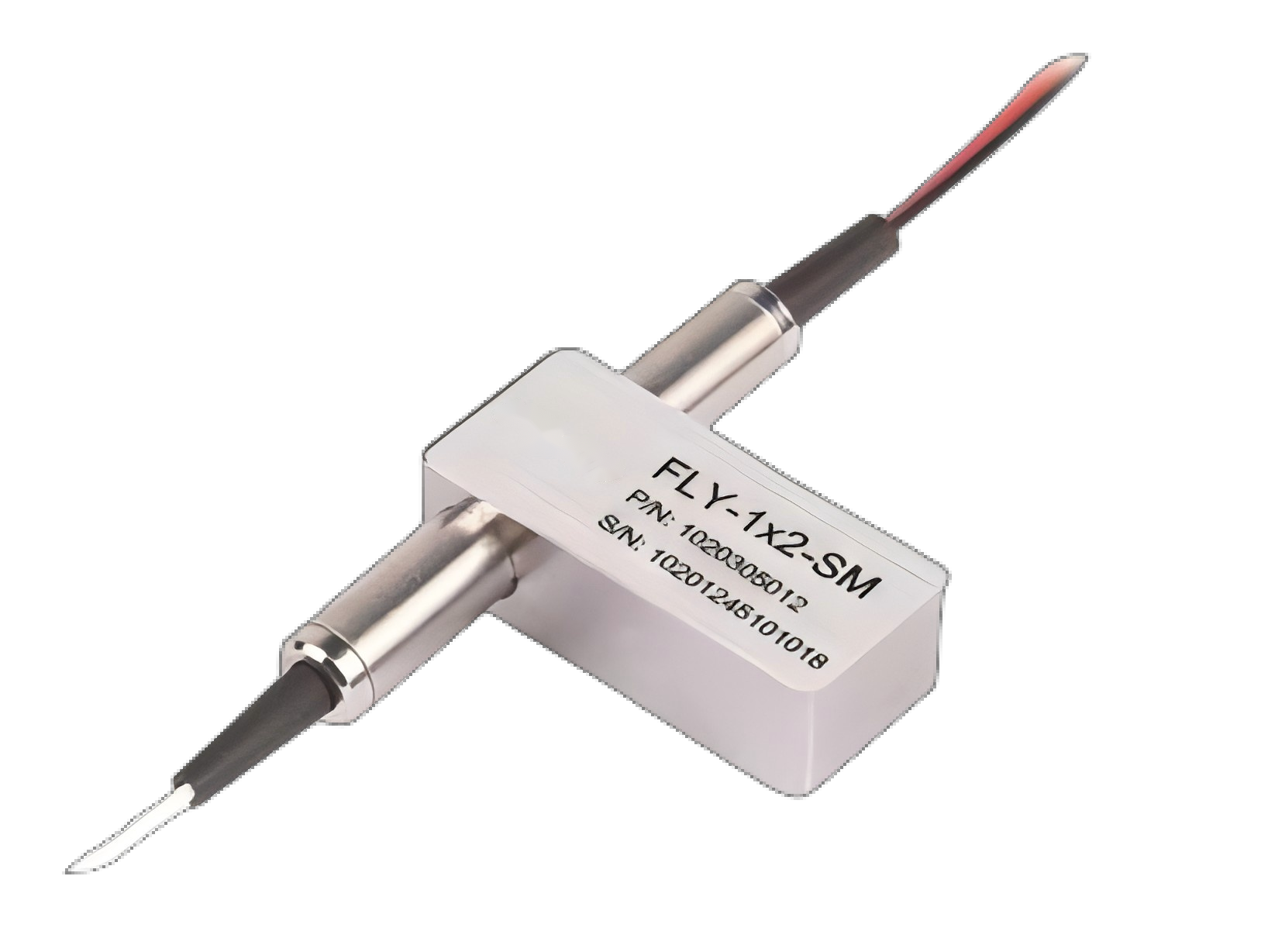

FY-1*2
工作波长（nm）
850
1310/1550/1650
工作带宽（nm）
850±40
1260~1650
插入损耗（dB）
典型值0.8最大值1.2
典型值0.5最大值0.8
回波损耗（dB）
多模≥30 单模≥50
串扰（dB）
多模≥35 单模≥55
偏振相关损耗（dB）
≤0.05
波长相关损耗（dB）
≤0.25
温度相关损耗（dB）
≤0.25
重复性（dB）
≤0.02
工作电压（V）
3.0 或 5.0
切换次数（Times）
≥10⁷
切换时间（ms）
≤8
最大光功率（mW）
500
工作温度（°C）
-10~+70
储存温度（°C）
-40~+85
重量（g）
16
封装尺寸（mm）
L27.0×W12.0×H8.2
引脚定义
| 类型 | 光路状态 | 电机驱动 | 工作状态 | ||||||
| 1*2 | Light pin | Pin1 | Pin5 | Pin6 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 |
| 锁定 | P1-P2 | V+ | GND | - | - | Open | Close | Close | Open |
| P1-P3 | - | - | GND | V+ | Close | Open | Open | Close | |
| 非锁定 | P1-P2 | V+ | - | - | GND | Open | Close | Close | Open |
| P1-P3 | - | - | - | - | Close | Open | Open | Close | |
