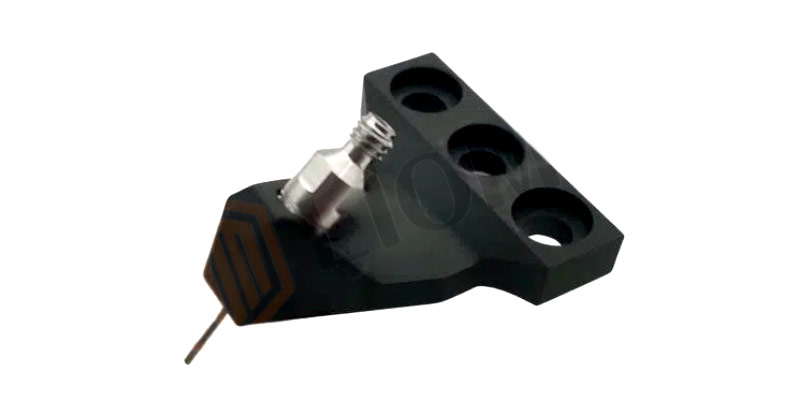

单端口探针系列具备多种配置选项，包括GSG、SG和GS等。
这些探针能够覆盖从40GHz到110GHz的频率范围。
它们能够制造出最小间距为50微米的探针，这使得它们非常适合进行高精度的晶圆级测量。
此外，这些探针还具有出色的针尖可见性和抗划痕能力，这对于精确测量至关重要。
|
类别 |
项目 |
规格参数 |
|
配置信息 |
连接器 |
1.0 female（1.0mm 母头） |
|
探针尖端材质 |
镍合金，镀金 |
|
|
探针主体材质 |
铝合金 |
|
|
探针尖端宽度 |
30 μm |
|
|
推荐过行程 |
50 μm ~ 75 μm |
|
|
电气特性 |
阻抗 |
50 Ω |
|
频率范围 |
DC 至 110 GHz |
|
|

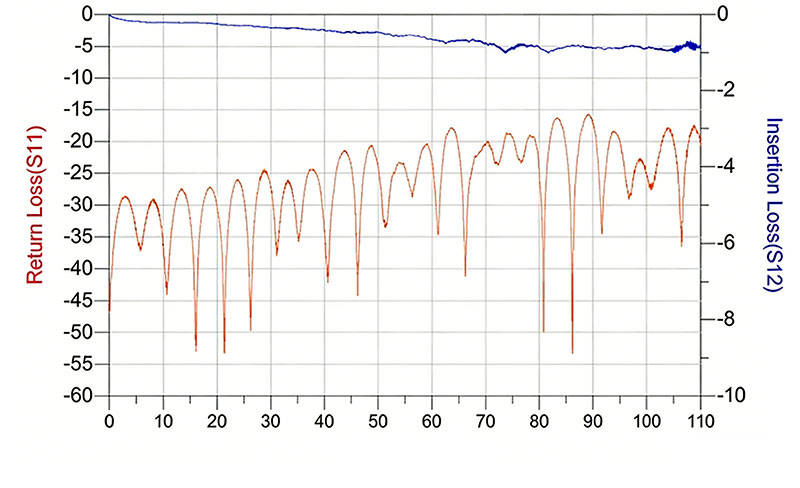

回波损耗 |
基于 GSG 150μm 间距，DC~110 GHz 时 > 12 dB |
|
|
插入损耗 |
基于 GSG 150μm 间距，DC~110 GHz 时 < 1.3 dB |
|
|
环境参数 |
工作温度 |
-45℃ 至 +85℃ |
|
RoHS 合规 |
合规（Compliant） |
|
|
订购信息 |
型号 1.0-A-GSG-50 |
45° 角 GSG 探针，50 μm 间距，DC~110 GHz |
|
型号 1.0-A-GSG-75 |
45° 角 GSG 探针，75 μm 间距，DC~110 GHz |
|
|
型号 1.0-A-GSG-100 |
45° 角 GSG 探针，100 μm 间距，DC~110 GHz |
|
|
型号 1.0-A-GSG-150 |
45° 角 GSG 探针，150 μm 间距，DC~110 GHz |
|
|
型号 1.0-A-GSG-XXX |
45° 角 GSG 探针，XXX μm 间距，DC~110 GHz（定制） |
