类别

项目

GSSG

GSGSG

配置信息

连接器

1.0 female（1.0mm 母头）

探针尖端材质

镍合金，镀金

探针主体材质

铝合金

绝缘体材质

毫米波专用材料

推荐过行程

50 μm ~ 75 μm

20 μm ~ 80 μm

探针尖端宽度

25 μm

电气特性

阻抗

50 Ω

频率范围

DC 至 67 GHz

DC 至 110 GHz

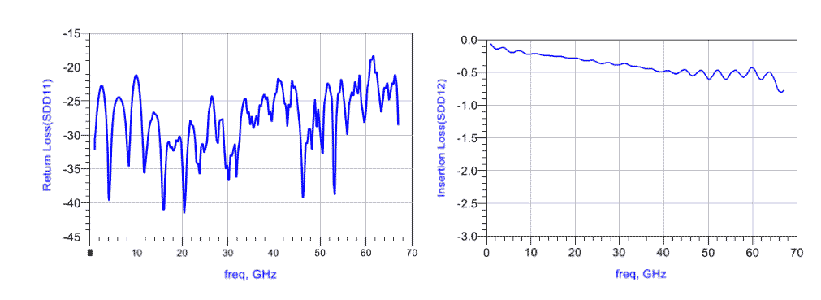

回波损耗

DC~67 GHz：>15 dB；67~110 GHz：>12 dB

基于 125μm 间距，DC~110 GHz 时 > 12 dB

插入损耗

DC~67 GHz：<1.2 dB；67~110 GHz：<1.5 dB

基于 125μm 间距，DC~110 GHz 时 < 1.4 dB

接触电阻

金焊盘：<50 mΩ；铝焊盘：<75 mΩ

环境参数

工作温度

-45℃ 至 +85℃

RoHS 合规

合规

订购信息

型号与描述

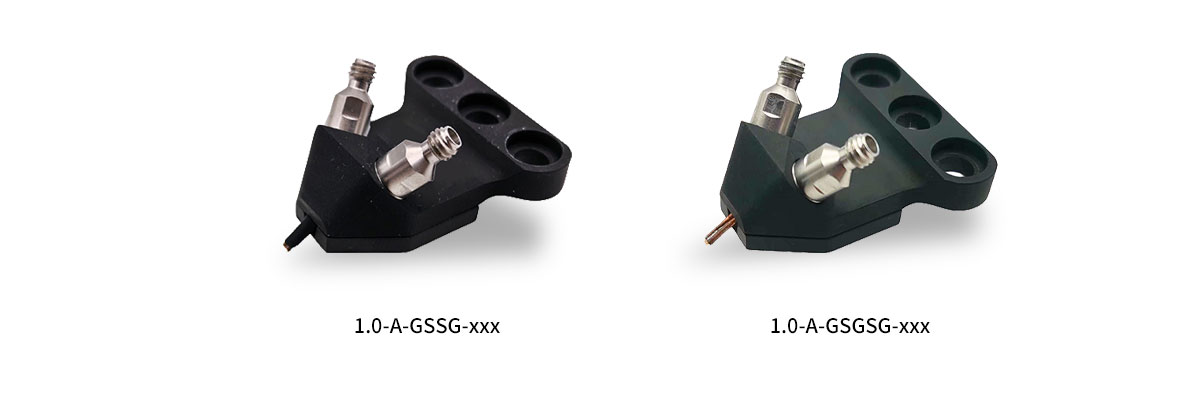

型号 1.0-A-GSSG-xxx
45° 角 GSSG 探针，xxx μm 间距，DC~110 GHz

型号 1.0-A-GSGSG-XXX
45° 角 GSGSG 探针，XXX μm 间距，DC~110 GHz

型号 1.0-A-GSSG-50
45° 角 GSSG 探针，50 μm 间距，DC~110 GHz

型号 1.0-A-GSSG-75
45° 角 GSSG 探针，75 μm 间距，DC~110 GHz

型号 1.0-A-GSGSG-75
45° 角 GSGSG 探针，75 μm 间距，DC~110 GHz

型号 1.0-A-GSSG-100
45° 角 GSSG 探针，100 μm 间距，DC~110 GHz

型号 1.0-A-GSGSG-100
45° 角 GSGSG 探针，100 μm 间距，DC~110 GHz

型号 1.0-A-GSSG-125
45° 角 GSSG 探针，125 μm 间距，DC~110 GHz

型号 1.0-A-GSGSG-125
45° 角 GSGSG 探针，125 μm 间距，DC~110 GHz

型号 1.0-A-GSSG-150
45° 角 GSSG 探针，150 μm 间距，DC~110 GHz

型号 1.0-A-GSGSG-150
45° 角 GSGSG 探针，150 μm 间距，DC~110 GHz

型号 1.0-A-GSGSG-175
45° 角 GSGSG 探针，175 μm 间距，DC~110 GHz
