分类 |
参数项 |

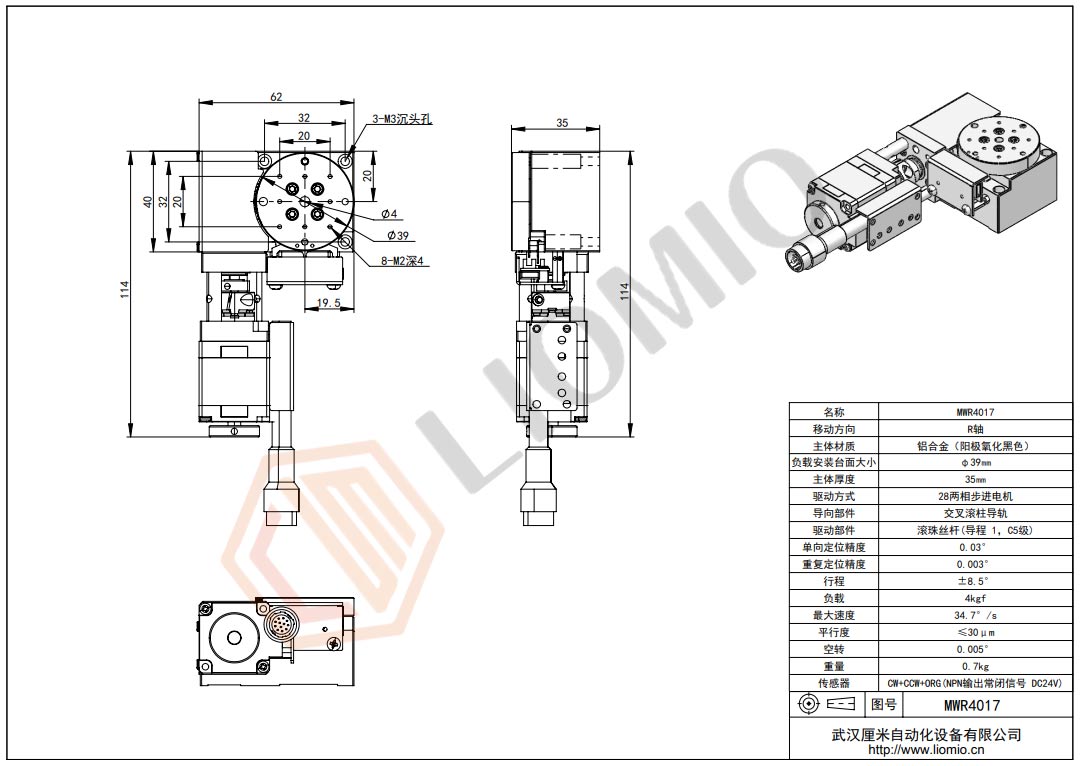

MWR4017 |
MWR6006 |
MWR6011 |
MWR8020 |
MWR8038 |
MWR12026 |
|
机械参数 |
材质 |
铝合金（黑色阳极） |
|||||
|
台面大小 (mm) |
φ40 |
φ60 |
φ60 |
φ80 |
φ80 |
φ120 |
|
|
行程 |
±8.5° |
±3° |
±5.5° |
±10° |
±19° |
±13° |
|
|
主体厚度 (mm) |
35 |
35 |
45 |
||||
|
传动机构 |
滚珠丝杆 |
||||||
|
导向机构 |
角接触轴承 |
||||||
|
精度参数 |
分辨率 (μm) |
0.01734115 |
0.01060548 |
0.01060548 |
0.00650976 |
0.00650976 |
0.00440702 |
|
单向定位精度 |
0.03° |
||||||
|
重复定位精度 |
±0.03° |
||||||
|
平行度 (μm) |
≤30 |
||||||
|
负载 (kgf) |
4 |
6 |
6 |
8 |
10 |
||
|
电气参数 |
电机类型 |
2 相步进电机（可选配五相电机） |
|||||
|
步距角 |
1.8° |
||||||
|
额定电流 |
1A |
||||||
|
最大速度 |
34.7°/sec |
21.2°/sec |
21.2°/sec |
16°/sec |
13°/sec |
9°/sec |
|
|
传感器 |
CW+CCW+ORG（NPN 常闭 DC24V） |
||||||
