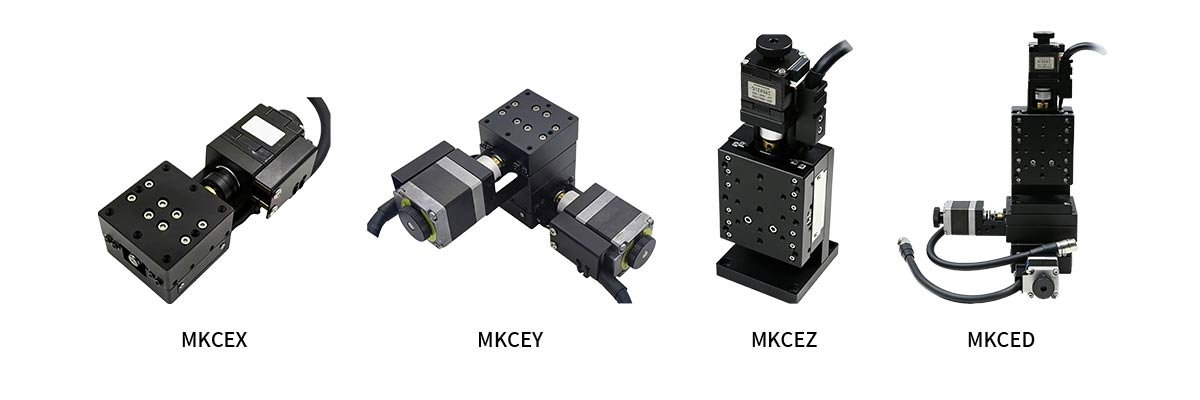

型号

X 轴

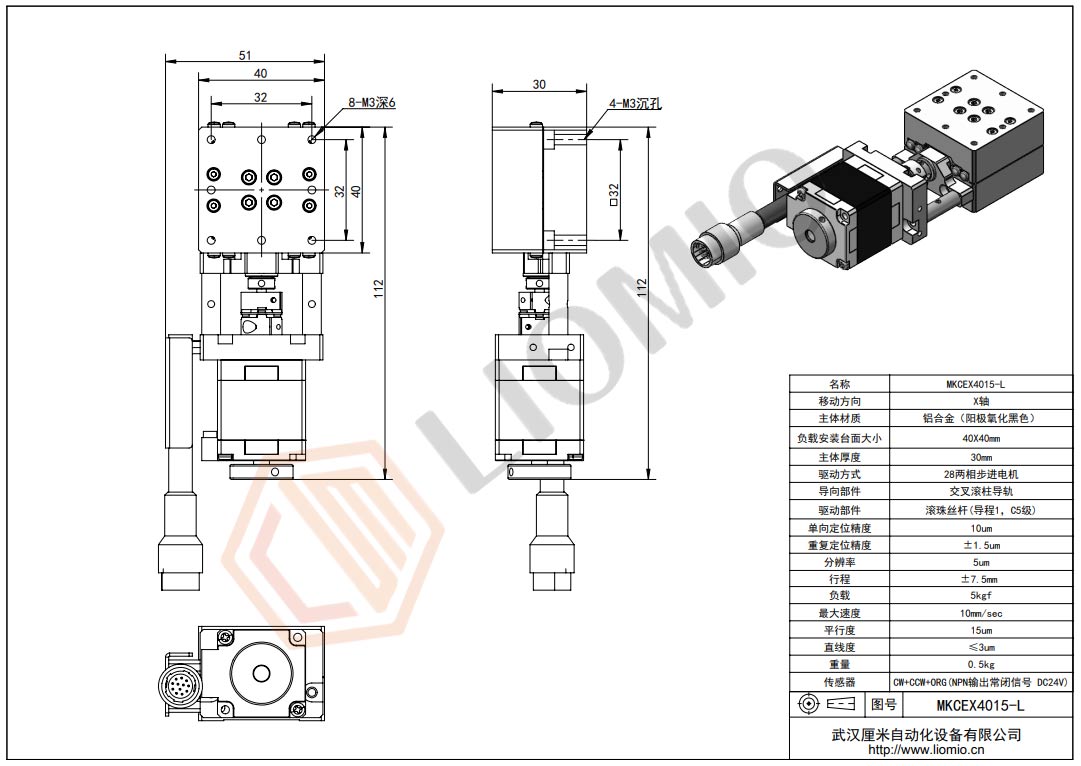

MKCEX4015

MKCEX6020

MKCEX6030

MKCEX6050

XY 轴

MKCEY4015

MKCEY6020

MKCEY6030

MKCEY6050

Z 轴

MKCEZ4015

MKCEZ6020

MKCEZ6030

MKCEZ6050

XYZ 轴

MKCED4015

MKCED6020

MKCED6030

MKCED6050

机械参数

材质

铝合金（黑色阳极）

台面大小 (mm)

40 x 40

60 x 60

60 x 70

60 x 90

行程 (mm)

±7.5

±10

±15

±25

主体厚度 (mm)

X 轴: 30  XY 轴: 60

传动机构

滚珠丝杆 0601

滚珠丝杆 0801

导向机构

交叉滚子导轨

精度参数

分辨率 (μm)

5

单向定位精度
 (μm)

10

重复定位精度
 (μm)

±1

直线度 (μm)

≤3

负载 (kgf)

3

5

电气参数

电机类型

两相步进电机（可选配五相步进）

步距角

1.8 °

额定电流

1A

最大速度

10mm/sec

传感器

CW+CCW+ORG（NPN 常闭 DC24V）
